Dieser Guide hilft dir dabei, Schritt für Schritt den passenden Adapter zu finden.

Der passende Adapter für deine e-Finne hängt vom verwendeten Finnenkasten deines SUP-Boards ab. Da es unterschiedliche Systeme und Bauformen gibt, ist eine eindeutige Zuordnung nicht immer auf den ersten Blick möglich. Oft lässt sich der richtige Finnenkasten jedoch über das genaue Boardmodell herausfinden. Suche am besten nach der Herstellerbeschreibung deines SUPs und achte dabei auf Angaben wie Slide-In, US-Box oder Smart Lock.

WIE WIRD DEINE FINNE BEFESTIGT?

Grundsätzlich gibt es vier Systeme. Wähle die Kategorie, die zu deinem Board passt, und folge der entsprechenden Beschreibung.

a. Pin (Stecksystem mit Stift)

b. Schraube (klassisches Schraubsystem)

c. Klick- / Hebelmechanismus (werkzeuglose Klicksysteme)

d. Nachrüstlösung (kein Finnenkasten vorhanden)

a.    PIN-Systeme

Pin-Systeme sind besonders einfach aufgebaut. Die Finne wird eingeschoben und anschließend mit einem Stift (Pin) gesichert. Dieses System ist schnell, zuverlässig und kommt ohne Werkzeug aus.

Typisch für Pin-Systeme:

• kein Schraubmechanismus

• kein Hebel oder Klicksystem

• Sicherung erfolgt über einen separaten oder integrierten Pin

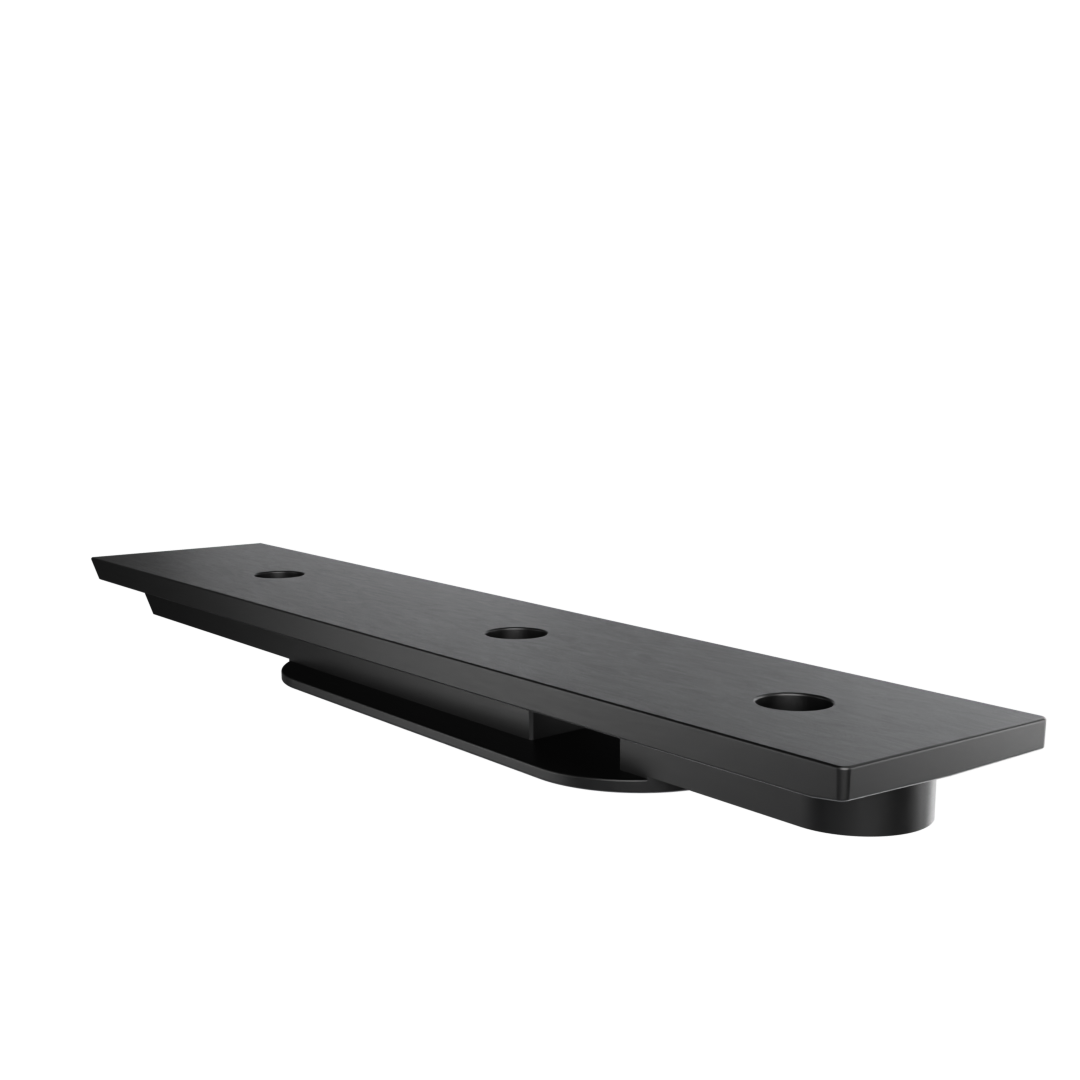

Slide-In Adapter

Der Slide-In Adapter nutzt ein werkzeugloses Stecksystem mit Pin-Sicherung. Die Finne wird von hinten in den Adapter eingeschoben und anschließend über einen integrierten Pin fixiert. Maße (ca.): • Länge: 177,66 mm • Breite: 34,34 mm Typischer Einsatz: • Vor allem bei aufblasbaren SUPs im Einsteiger- und Freizeitbereich • Häufig bei günstigen bis mittelpreisigen Boards verbreitet • Bei Marken wie Aqua Marina und vielen Handels- und Eigenmarken So erkennt man Slide-In zuhause: Die Finne wird einfach eingeschoben und mit einem kleinen Pin gesichert. Es gibt keinen Hebel oder Klickmechanismus. Wenn ein separater Stift eingesetzt oder durchgesteckt werden muss, handelt es sich in der Regel um ein Slide-In System.
Slide0155 Adapter for JAYKAY e-Fin .0 SUP Board SUP Motor

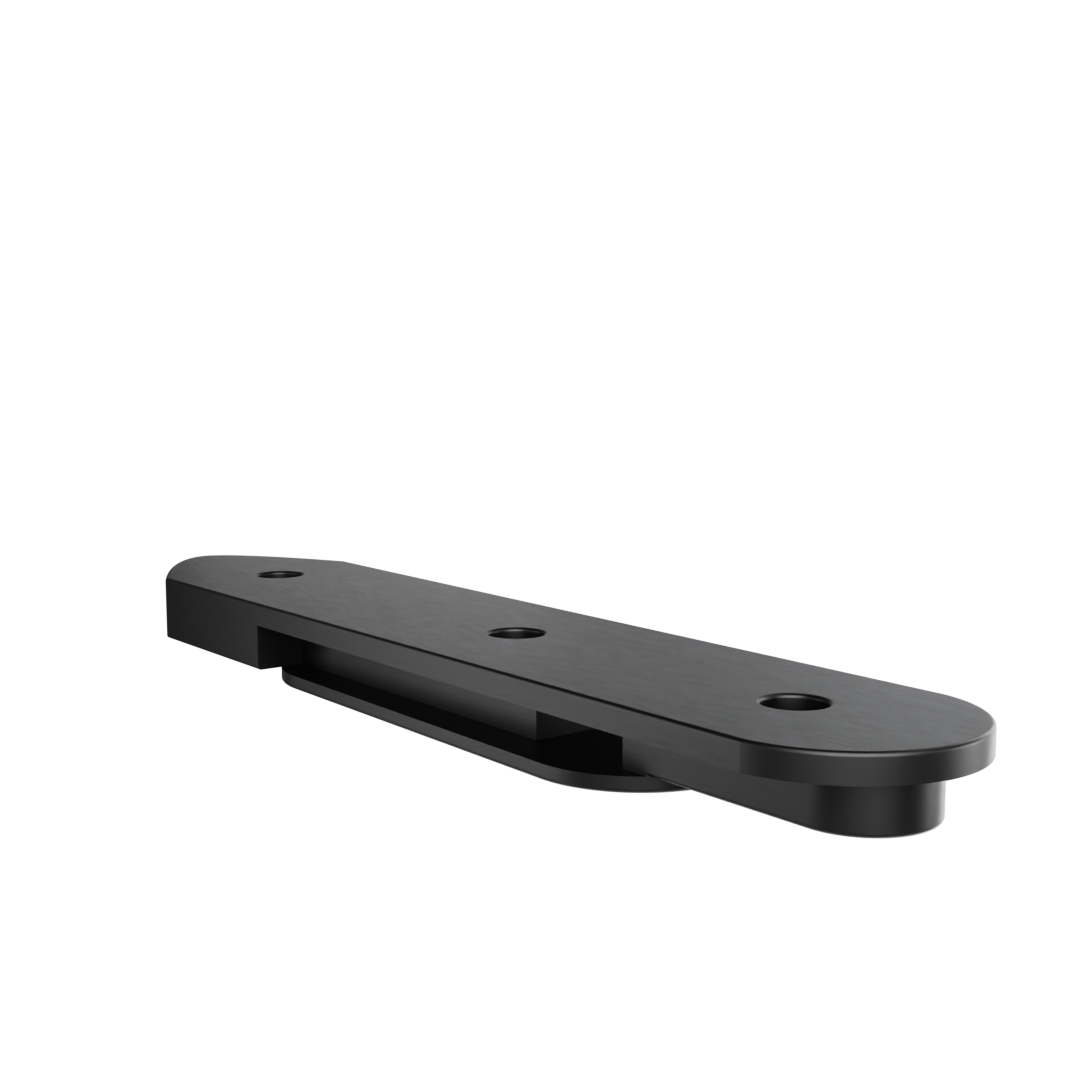

ITIWIT Adapter

Der ITIWIT Adapter basiert ebenfalls auf einem Pin-System, ist jedoch speziell auf die Finnenkästen von Decathlon (ITIWIT) Boards abgestimmt. Die Funktionsweise ist ähnlich zum klassischen Slide-In System, die Geometrie unterscheidet sich jedoch leicht. Maße (ca.): • Länge: 168,52 mm • Breite: 33,42 mm Typischer Einsatz: • Speziell für Decathlon SUPs der Marke ITIWIT • Häufig bei Einsteiger- und Allround-Boards dieser Marke So erkennt man ITIWIT zuhause: Optisch ähnlich zum Slide-In System, jedoch passt der Adapter nur exakt in ITIWIT Finnenkästen. Wenn das Board von Decathlon (ITIWIT) stammt und ein Pin-System verwendet wird, handelt es sich sehr wahrscheinlich um diesen Adapter.

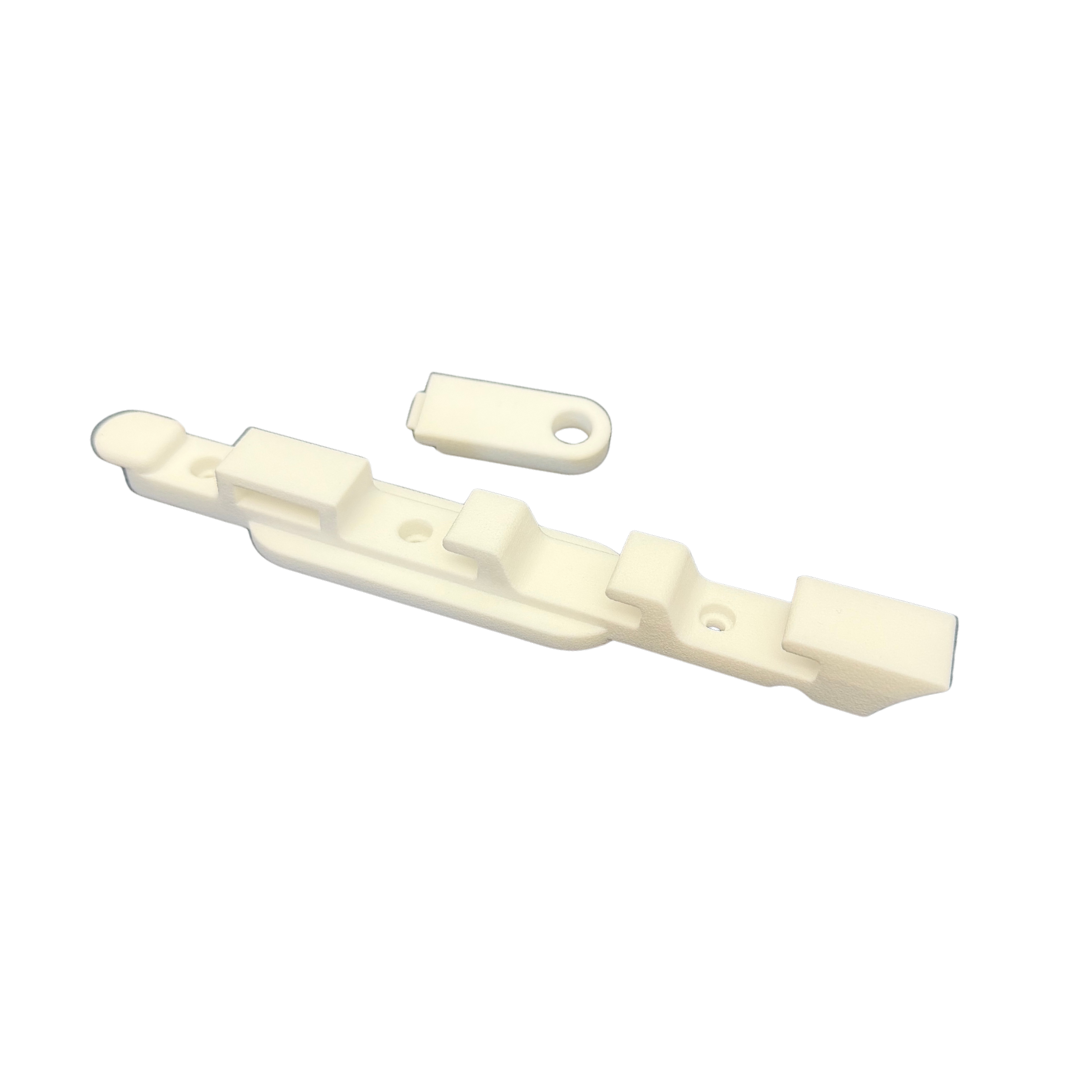

Aquatone Adapter

Der Aquatone Adapter basiert auf einem werkzeuglosen Pin-bzw. Push-In System. Die Finne wird von hinten eingeschoben und rastet anschließend sicher in der dafür vorgesehenen Aufnahme ein. Typischer Einsatz: • Für Aquatone SUP Boards • Häufig bei Einsteiger- und Allround-Boards dieser Marke So erkennt man Aquatone zuhause: Die Finne wird eingeschoben und ohne Schraube fixiert. Typisch ist die spezielle Base mit Kerben bzw. Führungen – passt meist nur auf Aquatone Boards.
Aquatone Adapter

b. Schraube (klassische US-Box Systeme)

Schraubsysteme gehören zu den klassischen Befestigungsarten im SUP-Bereich und kommen vor allem bei US-Box Systemen zum Einsatz. Die Finne beziehungsweise der Adapter wird in den Finnenkasten eingesetzt und anschließend mit einer Schraube fixiert.

Typisch für klassische US-Box Systeme:

• Befestigung erfolgt über eine Schraube

• häufig bei festen und aufblasbaren SUP-Boards zu finden

• stabile und sichere Verbindung zwischen Adapter und Board

US-Box Adapter

Der US-Box Adapter ist die Standardlösung für klassische US-Box Finnenkästen. Er entspricht der gängigen Geometrie, die bei vielen SUP-Boards verwendet wird, und dient als Referenzmodell für den Vergleich mit abweichenden Bauformen wie Modified US-Box oder Reversed US-Box. Maße (ca.): • Länge: 180 mm • Höhe: 24 mm Typischer Einsatz: • Für reguläre US-Box Finnenkästen • Geeignet für geteilte und nicht geteilte US-Box Systeme So erkennt man die US-Box zuhause: Die US-Box ist das klassische Schraubsystem im SUP-Bereich. Wenn deine Finne oder dein Adapter mit einer Schraube befestigt wird und keine markenspezifische Sonderform vorliegt, handelt es sich meist um eine Standard US-Box. Standardgeometrie mit normal positioniertem Führungszapfen. Der Führungszapfen sitzt hier bei ca.13,5 mm und greift damit an der üblichen Stelle im Finnenkasten.
US_Box0155 Adapter for JAYKAY e-Fin .0 SUP Board SUP Motor

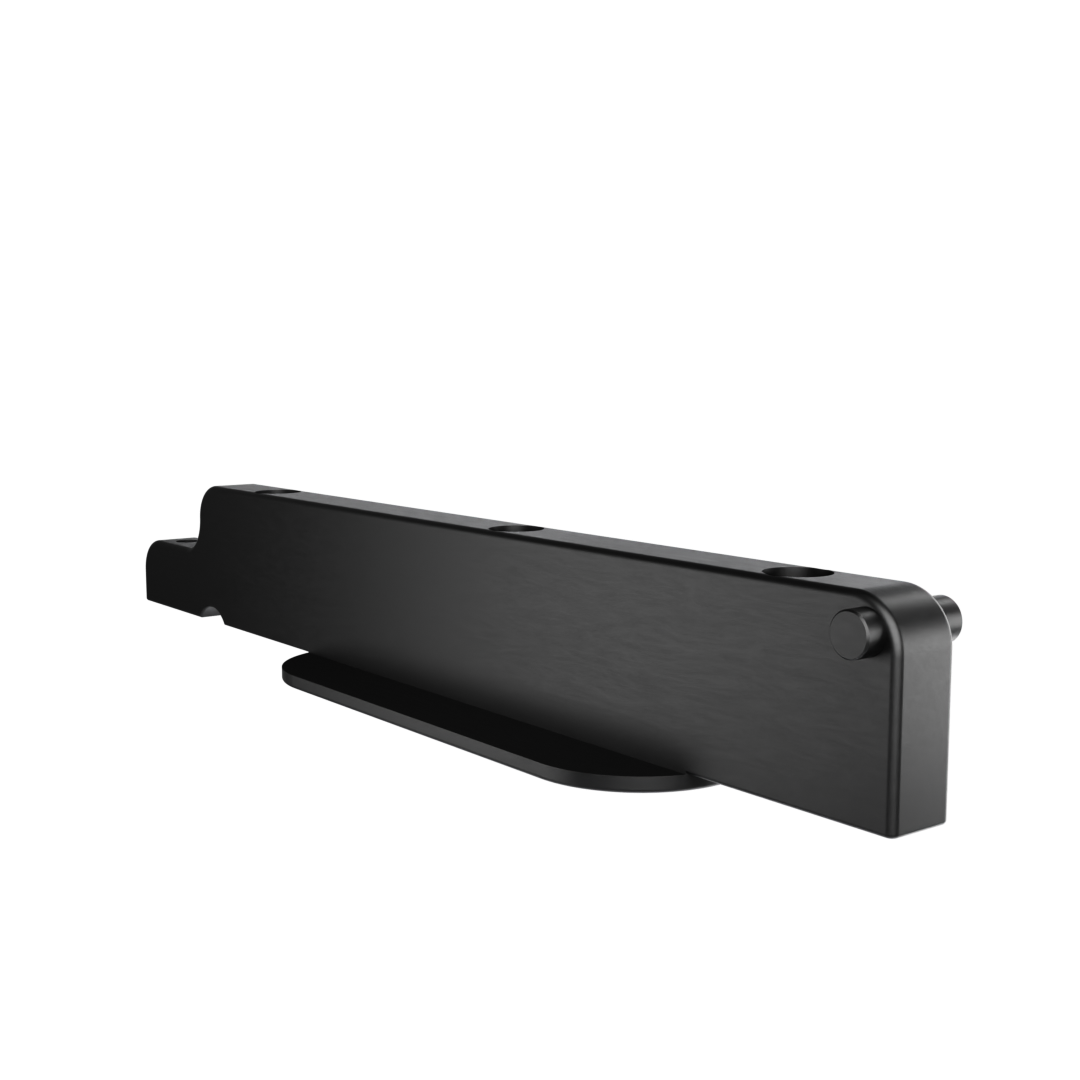

Modified US-Box Adapter (Starboard)

Der Modified US-Box Adapter ist für Finnenkästen mit abweichender US-Box Geometrie ausgelegt. Optisch ähnelt er stark dem Standard US-Box Adapter, unterscheidet sich jedoch in entscheidenden Details der Passform. Dadurch ist er nicht mit einer normalen US-Box kompatibel. Maße (ca.): • Länge: 181 mm • Höhe: 24 mm Typischer Einsatz: • Für Modified US-Box Systeme • Besonders relevant bei Starboard Deluxe Modellen mit angepasster Box-Geometrie So erkennt man die Modified US-Box zuhause: Von außen wirkt die Modified US-Box oft fast identisch zur normalen US-Box. Der entscheidende Unterschied liegt in der Position des Führungszapfens: Bei der Modified US-Box sitzt dieser bei ca. 17,5 mm statt bei ca. 13,5 mm. Dadurch greift der Adapter an einer anderen Stelle im Finnenkasten.
Starboard 0155 Adapter for JAYKAY e-Fin .0 SUP Board SUP Motor

Unterschied zwischen
US-Box und Modified US-Box

Die Standard US-Box und die Modified US-Box sehen sich optisch sehr ähnlich, unterscheiden sich jedoch in einem wichtigen Detail:
der Position des Führungszapfens.

Bei der Standard US-Box sitzt der Führungszapfen bei ca. 13,5 mm, bei der Modified US-Box bei ca. 17,5 mm. Dadurch greift der Adapter an einer unterschiedlichen Stelle im Finnenkasten. Auch wenn beide Varianten auf den ersten Blick nahezu gleich aussehen, sind sie deshalb nicht miteinander kompatibel.

Wichtig:

• Für Boards mit Standard US-Box wird der normale US-Box Adapter
benötigt

• Für bestimmte Starboard Boards mit angepasster Box wird der Modified
US-Box Adapter benötigt

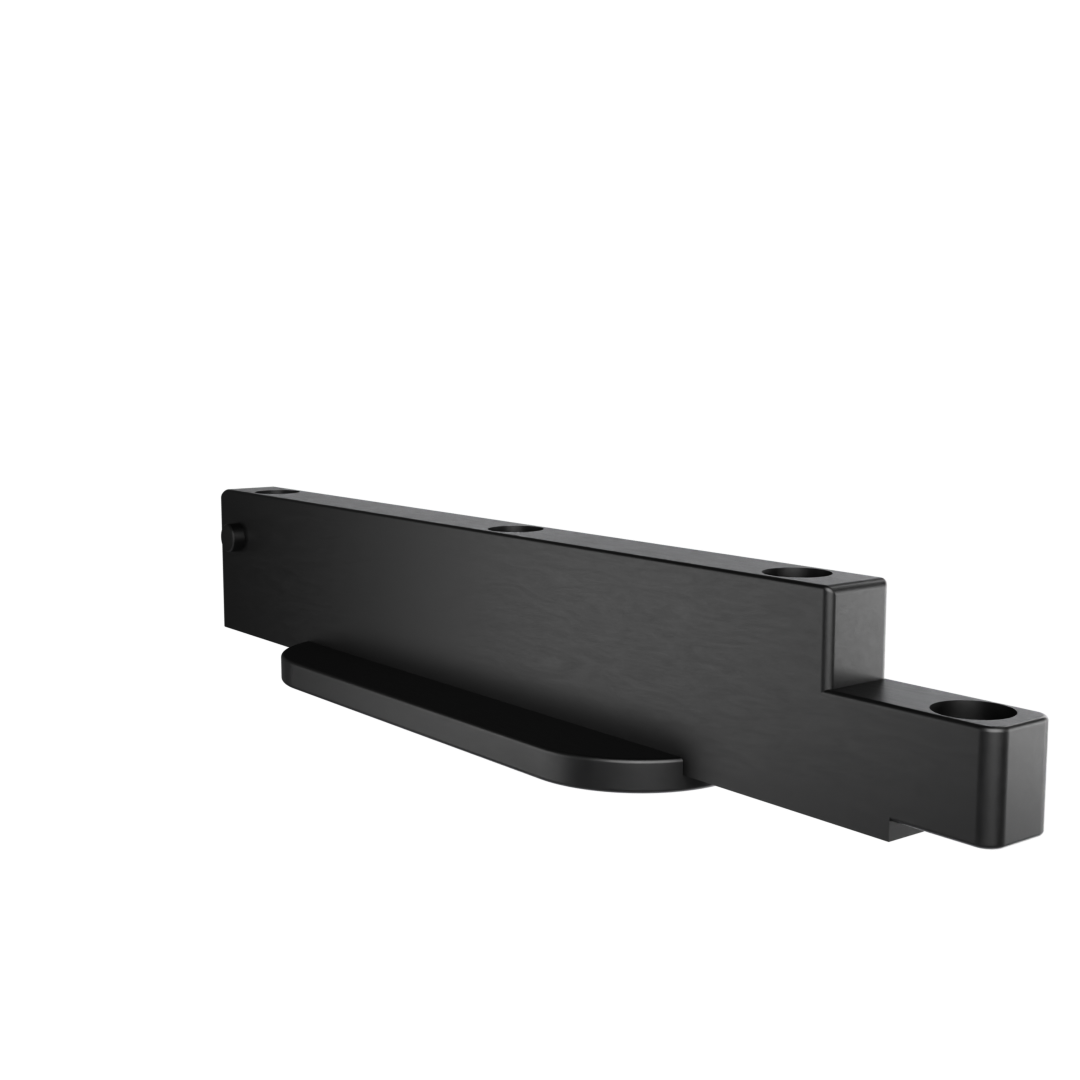

Reversed
US-Box Adapter (Aztron)

Der Reversed US-Box Adapter ist für Finnenkästen mit umgekehrter beziehungsweise gespiegelt aufgebauter US-Box Geometrie konzipiert.Im Vergleich zu den beiden anderen Varianten ist dieser Adapter deutlich kompakter gebaut und in seiner Form klar abweichend. Maße (ca.): • Länge: 139 mm • Höhe: 22 mm Typischer Einsatz:• Für Reversed US-Box Systeme• Häufig bei Aztron Boards• Für Finnenkästen mit umgekehrter Geometrie So erkennt man die Reversed US-Box zuhause: Wenn der Adapterbereich deutlich kürzer wirkt oder die Positionen der Aufnahme nicht zur klassischen US-Box passen, kann es sich um eine Reversed US-Boxhandeln. Dadurch ist dieser Adapter weder mit der Standard US-Box noch mit der Modified US-Box austauschbar.
Aztron 0155 Adapter for JAYKAY e-Fin .0 SUP Board SUP Motor

   c. Klick- / Hebelmechanismus
(werkzeuglose Klicksysteme)

Klick- und Hebelsysteme ermöglichen eine werkzeuglose Befestigung der Finne. Die Finne wird eingesetzt und rastet entweder direkt ein oder wird über einen Hebelmechanismus zusätzlich verriegelt. Diese Systeme sind besonders auf eine schnelle und komfortable Handhabung ausgelegt.


Typisch für Klick- / Hebelmechanismen:

• werkzeuglose Montage

• Einrasten oder aktives Verriegeln der Finne

• schnelle und einfache Handhabung

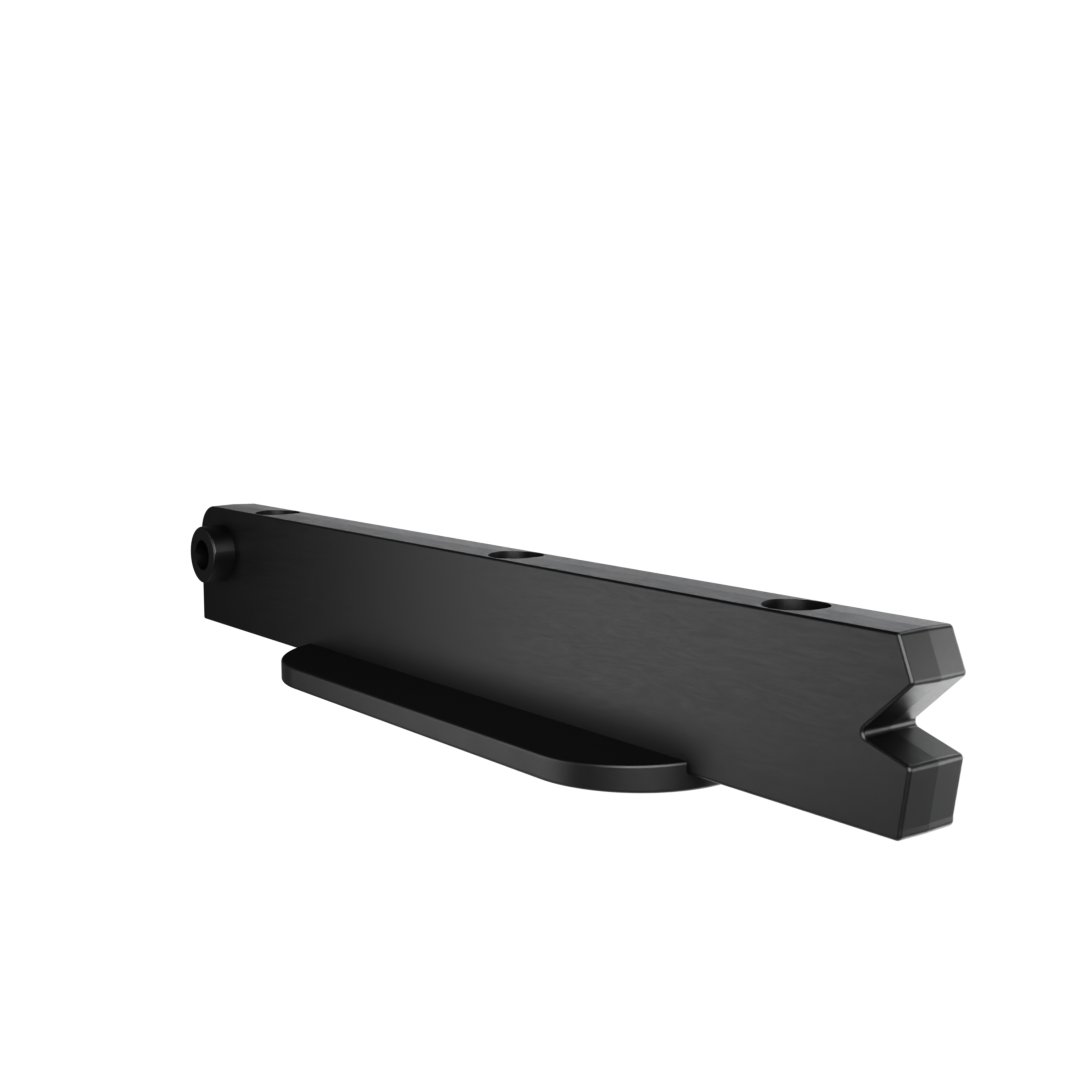

Smartlock Adapter

Der Smartlock Adapter arbeitet mit einem werkzeuglosen Klick- bzw. Hebelmechanismus. Die Finne wird eingesetzt und durch einen sichtbaren Verriegelungsmechanismus sicher arretiert. Das System ist auf eine schnelle und einfache Handhabung ausgelegt und gehört zu den häufig verbreiteten Klicksystemen im SUP-Bereich. Maße: • Länge: 157,28 mm • Höhe: 19,1 mm Besonderheit: Kompakter aufgebaut und etwas kürzer als Swift Attach. So erkennt man Smartlock zuhause: Kompakter aufgebaut und etwas kürzer als Swift Attach. Die Finne wird eingesetzt und anschließend aktiv verriegelt. Wenn beim Einsetzen ein Teil bewegt, gedrückt oder umgelegt werden muss, handelt es sich meist um ein Smartlock-System.
Smartlock 0155 Adapter for JAYKAY e-Fin .0 SUP Board SUP Motor

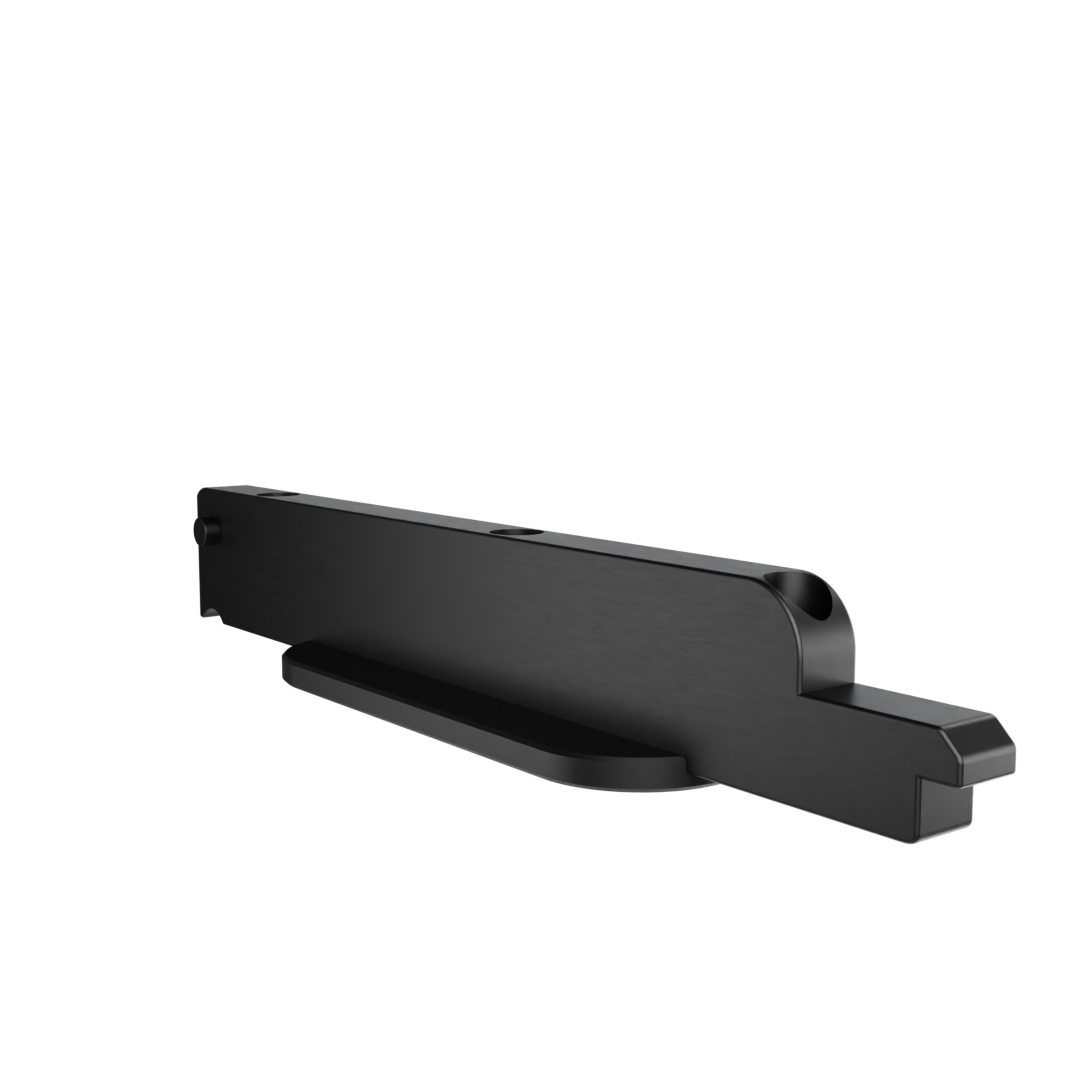

Swift Attach Adapter

Der Swift Attach Adapter nutzt ebenfalls ein werkzeugloses Klicksystem. Die Finne wird geführt eingesetzt und rastet sauber ein. Dadurch ist die Montage besonders schnell und komfortabel. Im Vergleich zu Smartlock ist dieses System etwas seltener anzutreffen, kommt aber ebenfalls bei bestimmten SUP-Modellen zum Einsatz. Maße: • Länge: 165,5 mm • Höhe: 21,5 mm So erkennt man Swift Attach zuhause: Länger als Smartlock. Beim Swift Attach System gibt es in der Regel keinen klassischen sichtbaren Hebel. Die Finne wird einfach eingesetzt und klickt direkt ein. Wenn beim Einsetzen nichts extra umgelegt oder verriegelt werden muss, sondern die Finne direkt einrastet, handelt es sich meist um Swift Attach.
Swift 0155 Adapter for JAYKAY e-Fin .0 SUP Board SUP Motor

Unterschied zwischen
Smartlock Adapter und Swift Attach Adapter

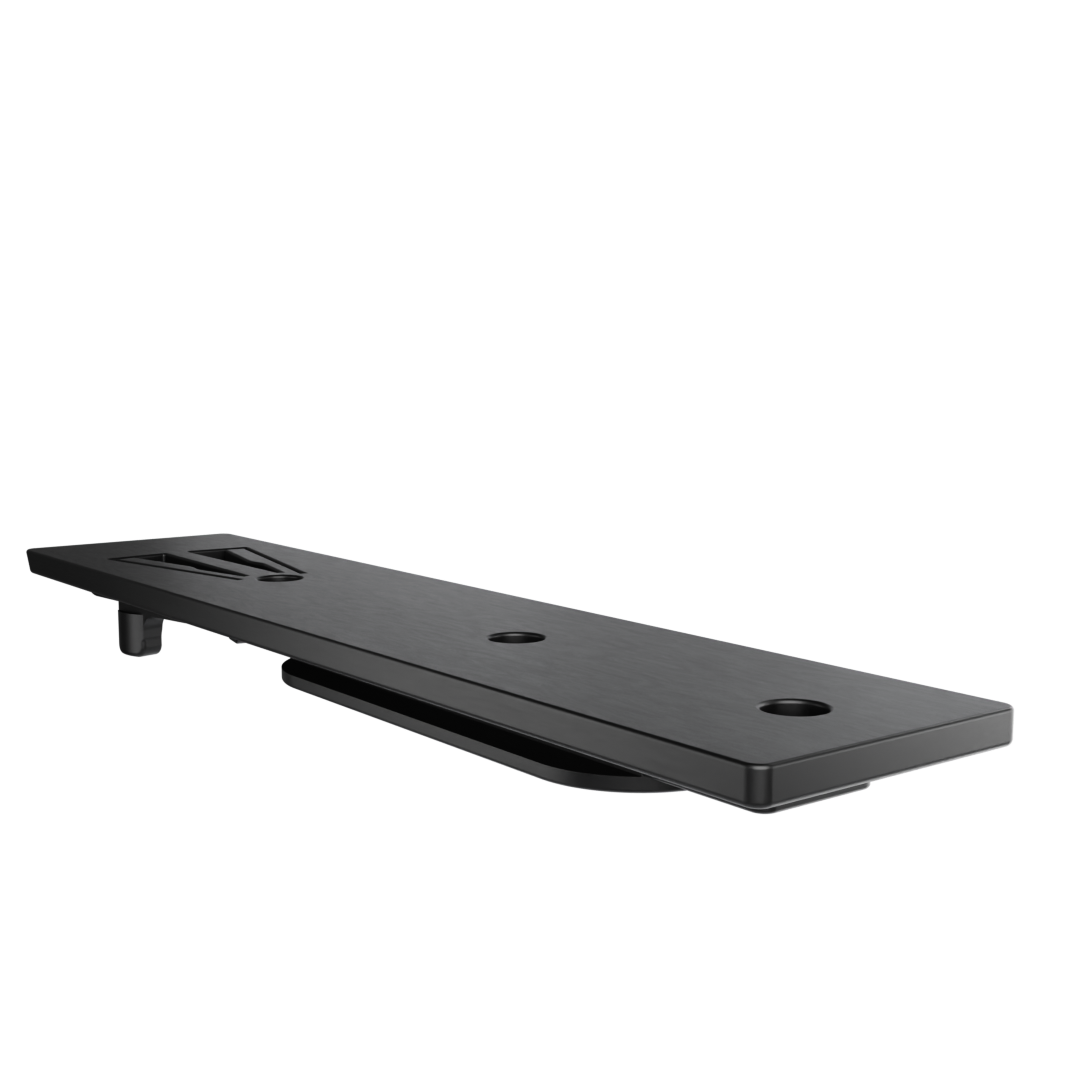

Bestway Adapter

Der Bestway Adapter nutzt ebenfalls ein werkzeugloses Klicksystem und funktioniert ähnlich wie ein klassisches Slide-In System. Die Finne wird eingeschoben und anschließend durch einen Klickmechanismus fixiert. Typischer Einsatz: • Für Bestway SUP Boards • Häufig bei Einsteiger- und Freizeit-SUPs So erkennt man Bestway zuhause :Klicksystem ohne Schraube oder Hebel. Der Adapter ist meist länger und flacher aufgebaut und passt nicht sauber in klassische Slide-In Systeme oder andere Stecksysteme.
Bestway 0155 Adapter for JAYKAY e-Fin .0 SUP Board SUP Motor Black

   d. Nachrüstlösung
(kein Finnenkasten vorhanden)

Nicht in jedem Fall ist bereits ein Finnenkasten vorhanden. Für solche Anwendungen gibt es eine Lösung, mit denen sich die E-Finne auch ohne bestehendes Finnenkastensystem montieren lässt.

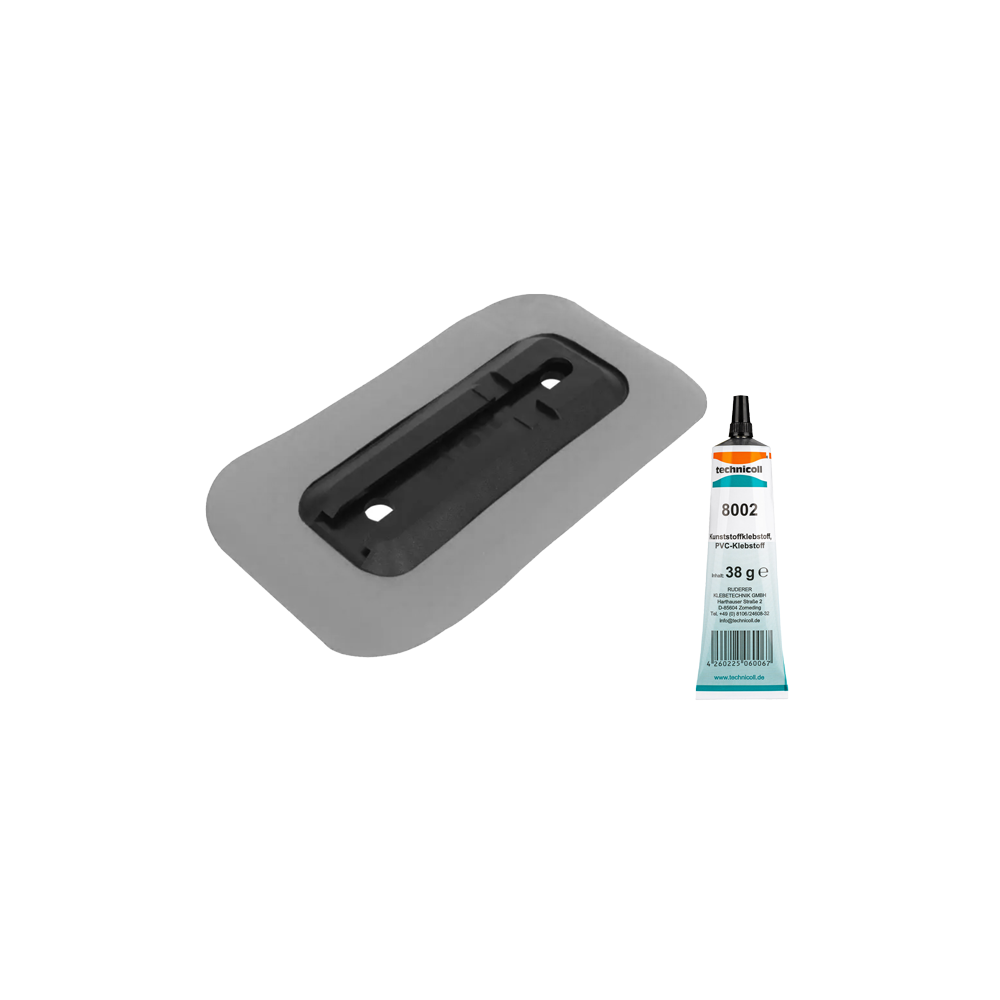

adhesive dock

Das Klebedock ist eine Nachrüstlösung für Anwendungen ohnevorhandenen Finnenkasten. Es wird auf die Oberfläche aufgeklebt und schafft sodie Grundlage, um die E-Finne sicher zu montieren. Im Gegensatz zu den anderen Adaptern handelt es sich hierbei nicht um eine Lösung für bestehende Finnenkästen, sondern um ein eigenständiges System zur nachträglichen Installation. Typischer Einsatz: • wenn kein Finnenkasten vorhanden ist • zur Nachrüstung von SUPs ohne Finnenkasten • zur Ausstattung anderer Wassersportprodukte mit e-Finne Besonderheit: Eigenständige Lösung zum Aufkleben – unabhängig von bestehenden Finnenkastensystemen.
